| SEM370 SERIES 배선 방법 wiring method | |
| PCB-A 배선도 | |

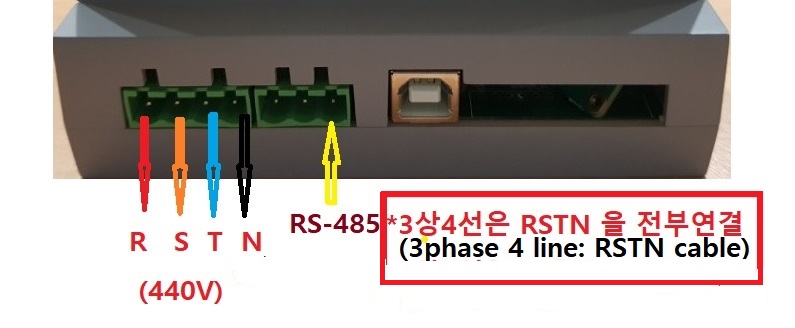

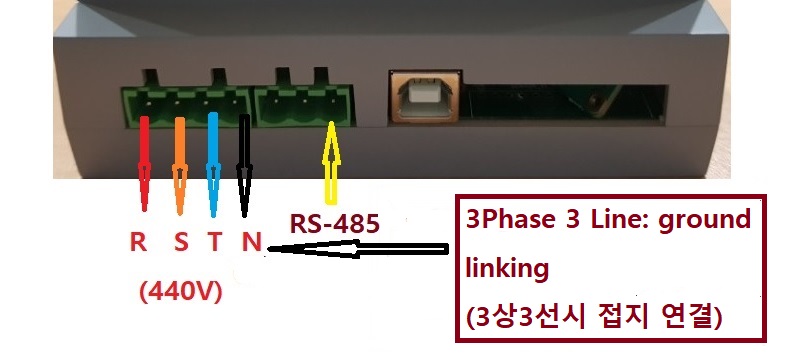

| 3상4선 (380V, 440V) 3 Phase 3 Line | 3상3선 (220V, 380V, 440V) 3 Phase 4 Line |
 |
 |
|
PCB-B 배선도 |
|
|

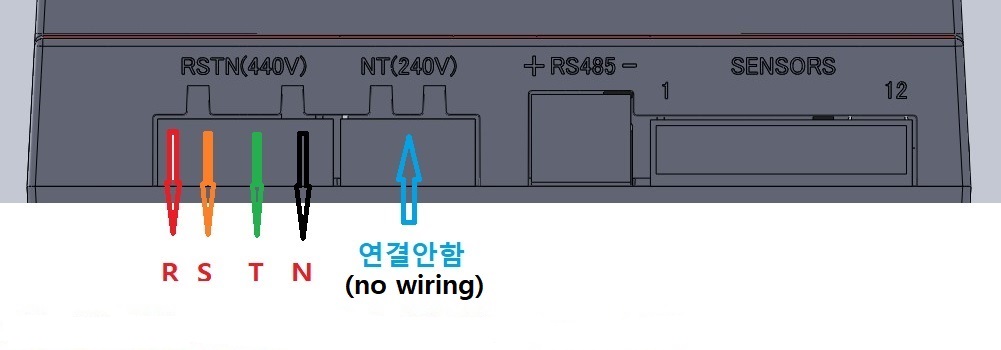

점프선 1개 장착 보드:
표준형 (Standard type: Jump cable: 1 pc included) |
|
| 3상 4선 (380V, 440V) 3 Phase 4 Line | 3상 3선 (220V, 380V, 440V) 3Phase 3 Line |
 |
 |
|

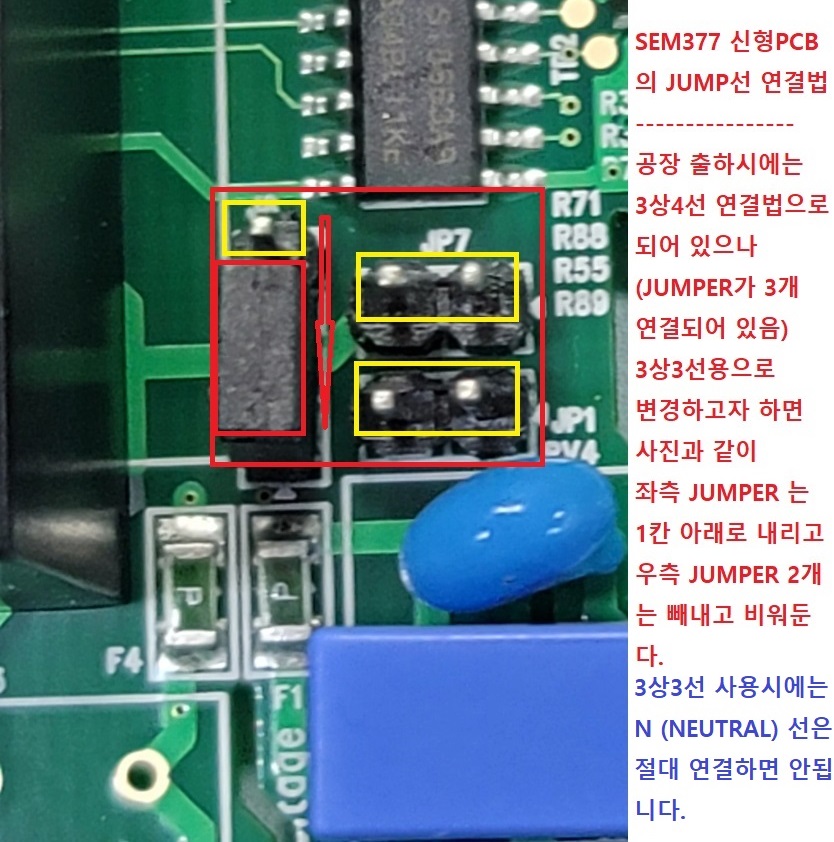

점프선 3개 장착 보드:
주문형 |
|
|

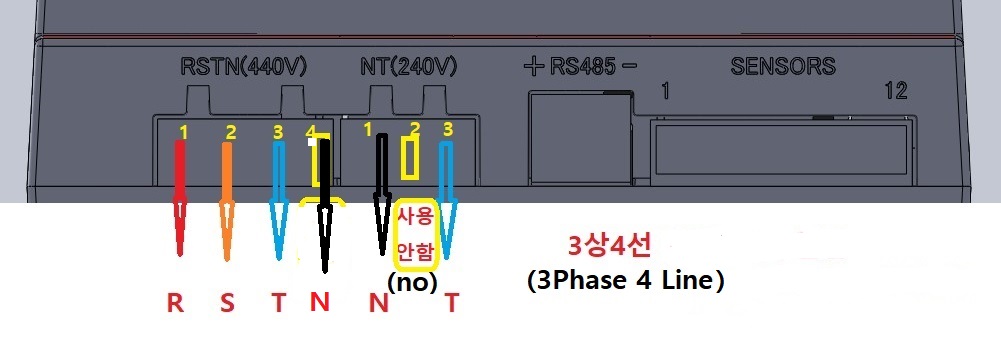

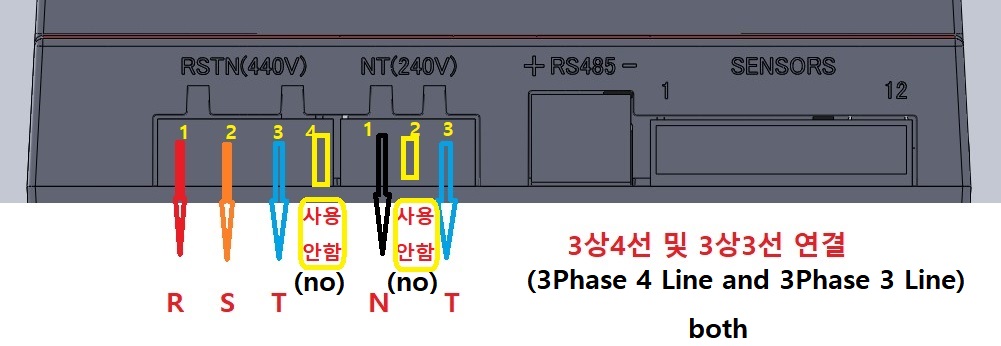

3상 4선 (380V, 440V) 3 Phase 4 Line |
|
 |
 |
|
|
|
|
|
|
