| SEM377 (3.2" LCD) 스마트 에너지 로거 - 특허 출원중 | |||
| 3.2" TFT LCD, 계기 뒷면에 4개의 자석장착으로 철판이면 어디든 쉽게 부착가능, 각종 착탈식 CLAMP 공급(100A, 200A, 500A, 1000A, 2000A), 슈퍼케페시터를 장착한 CLOCK BACKUP, CLAMP 길이 연장 가능, 3상3선/3상4선 측정가능, 용량이 다른 CLAMP 교체 가능, 20개 메뉴화면 | |||
| SD CARD 장착으로 1분 간격 10년 데이터 저장가능, SD CARD 화일 GRAPH로 보는 소프트웨어 제공, 365일 DATA REPORT 소프트웨어제공, 내장 FLASH 메모리에 1시간 간격 DATA 2년분 저장, LAN 혹은 WIFI로 5년간 WEB CLOUD 서비스 무료제공, SD CARD 펌웨어 UPGRADE 5년 무료 제공, 32찬넬 감시저장 소프트웨어 한시 무료 제공, 일간/주간/월간/년간 BAR GRAPH 및 CHART 제공, 비교 BAR GRAPH 제공(어제/오늘, 지난주/이번주), 온습도 센서 옵션, 공기압센서 옵션 | |||
|
|
|||
|
|
|||
|
|
|||
|
|
|||
|

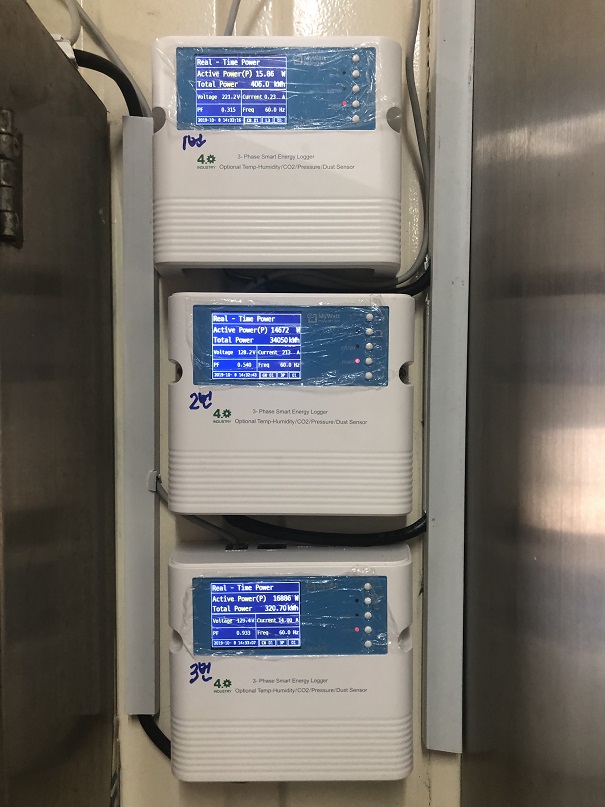

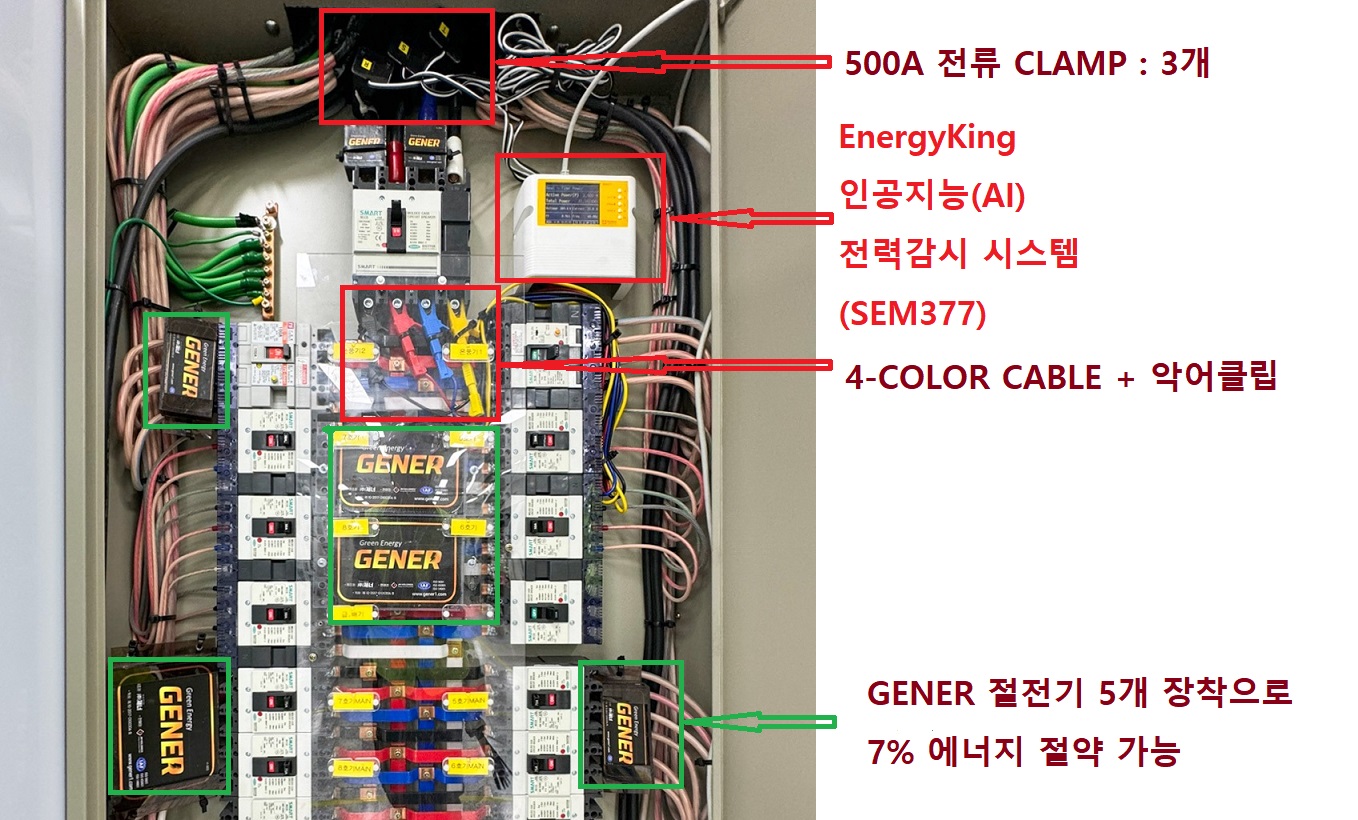

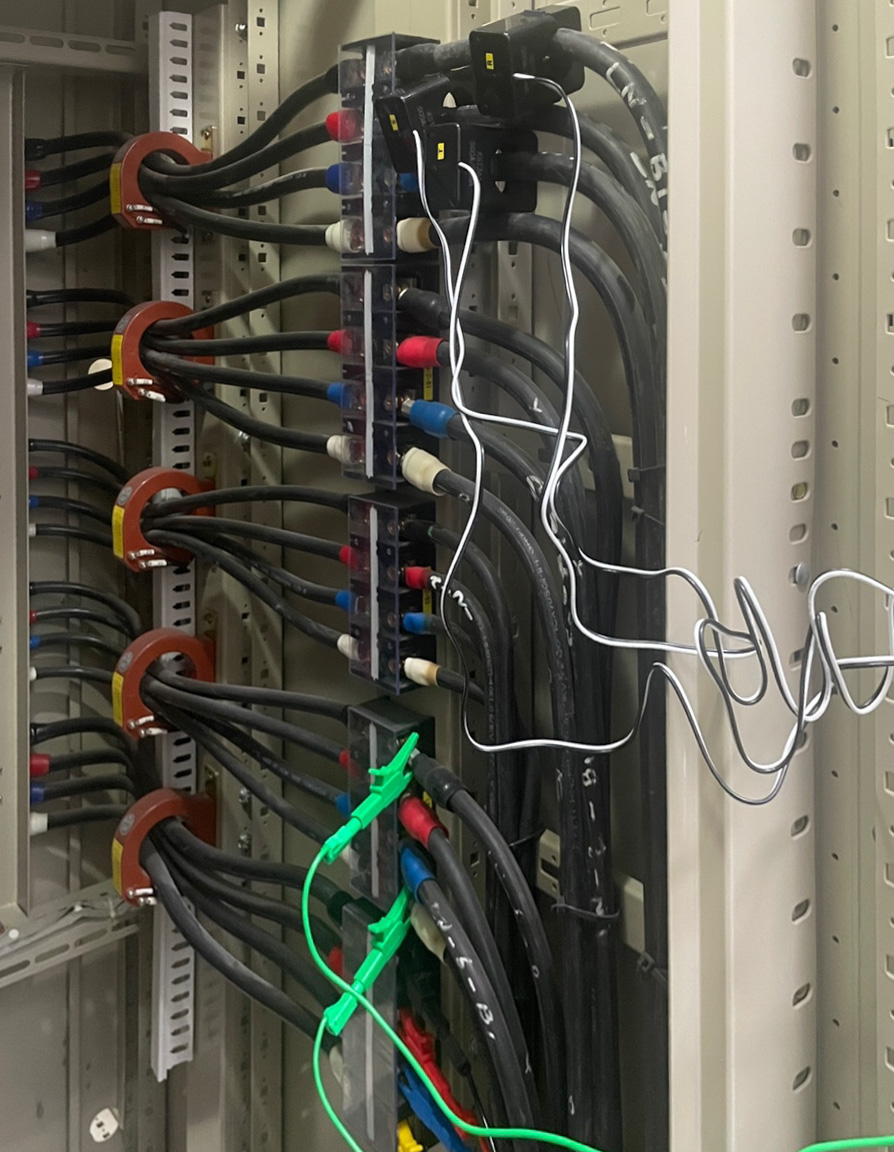

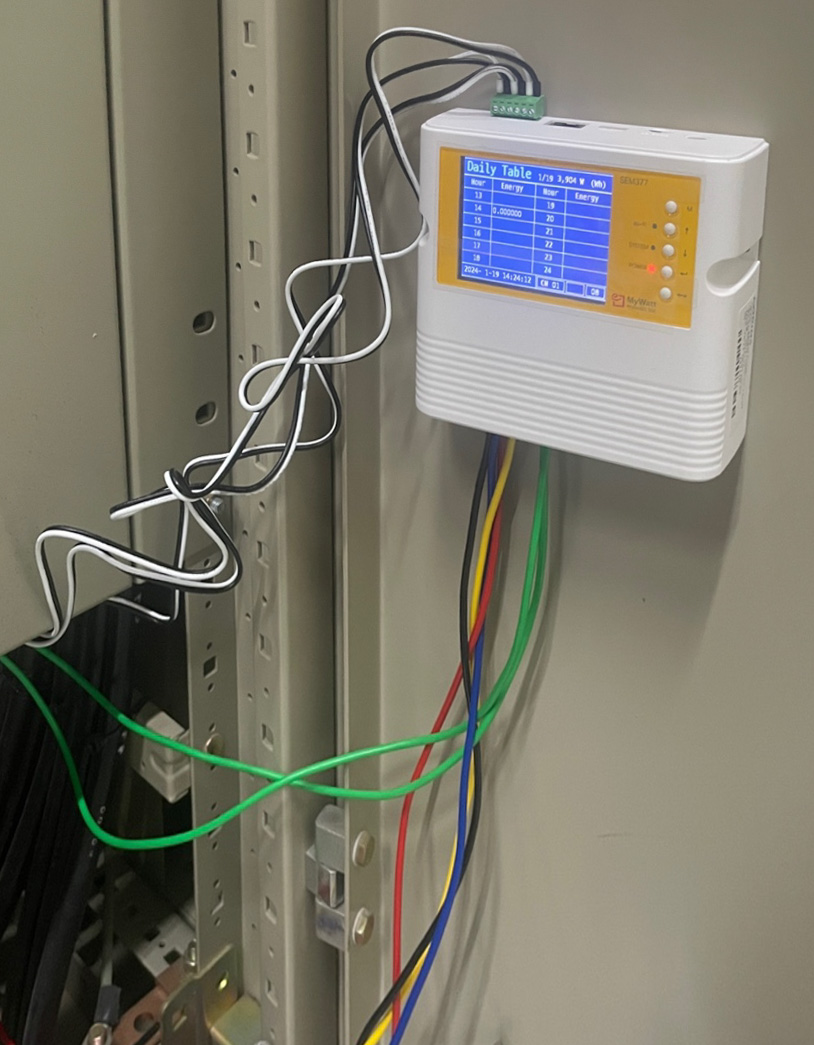

SEM377 휴대용 전력 측정기 설치 견본 |
|||
|
|
|||
|
|
|||
|
|
|||
| 온도 습도 압력 센서 연결 | 측정 항목 및 유무선 통신 기능 (SEM375 기준) | ||
 |
 |
||

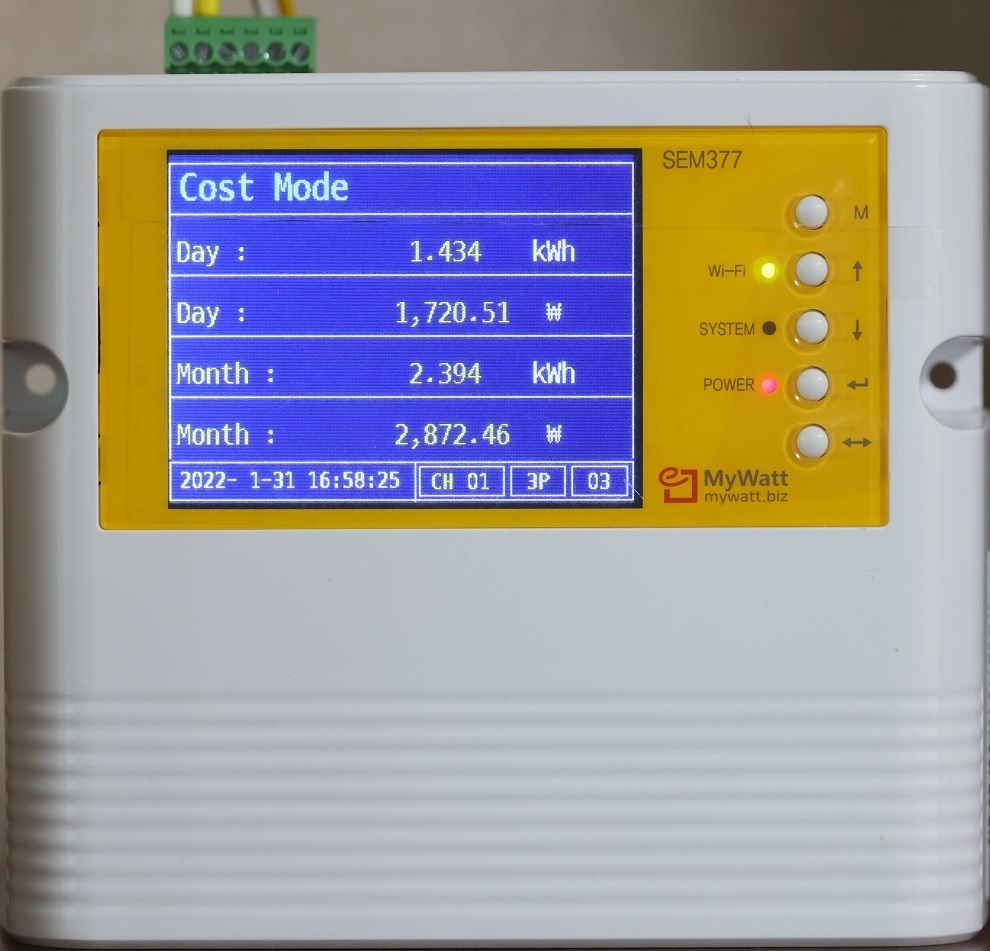

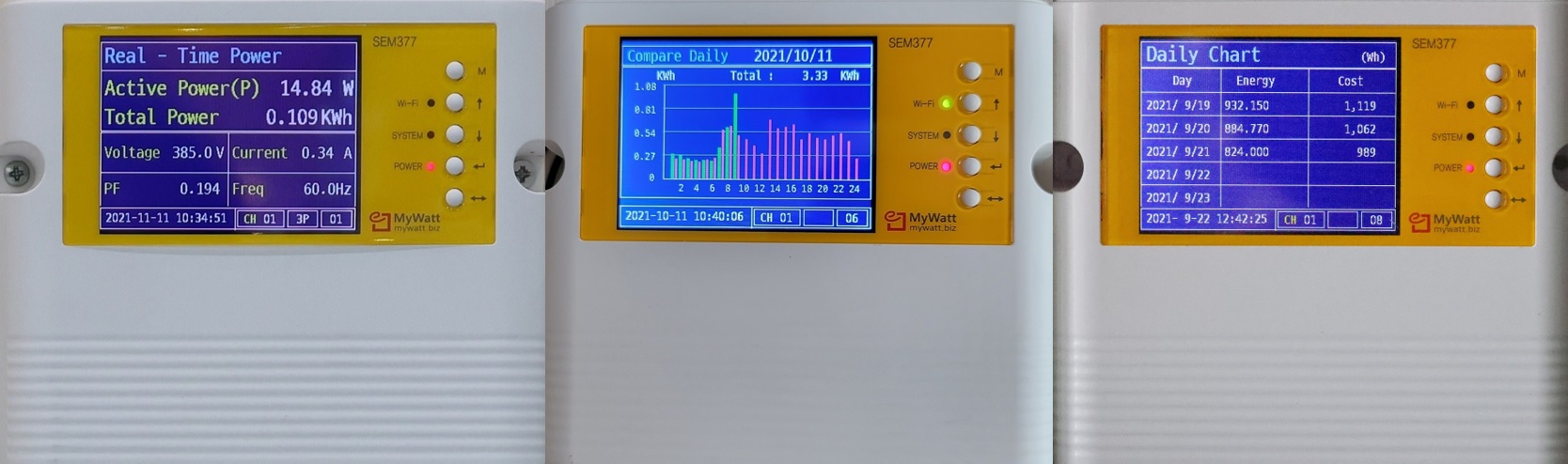

| MENU1 (실시간 순시전력 및 적산전력량) | MENU2 (일간 및 월간 전력사용량 및 금액) | ||
 |
 |
||

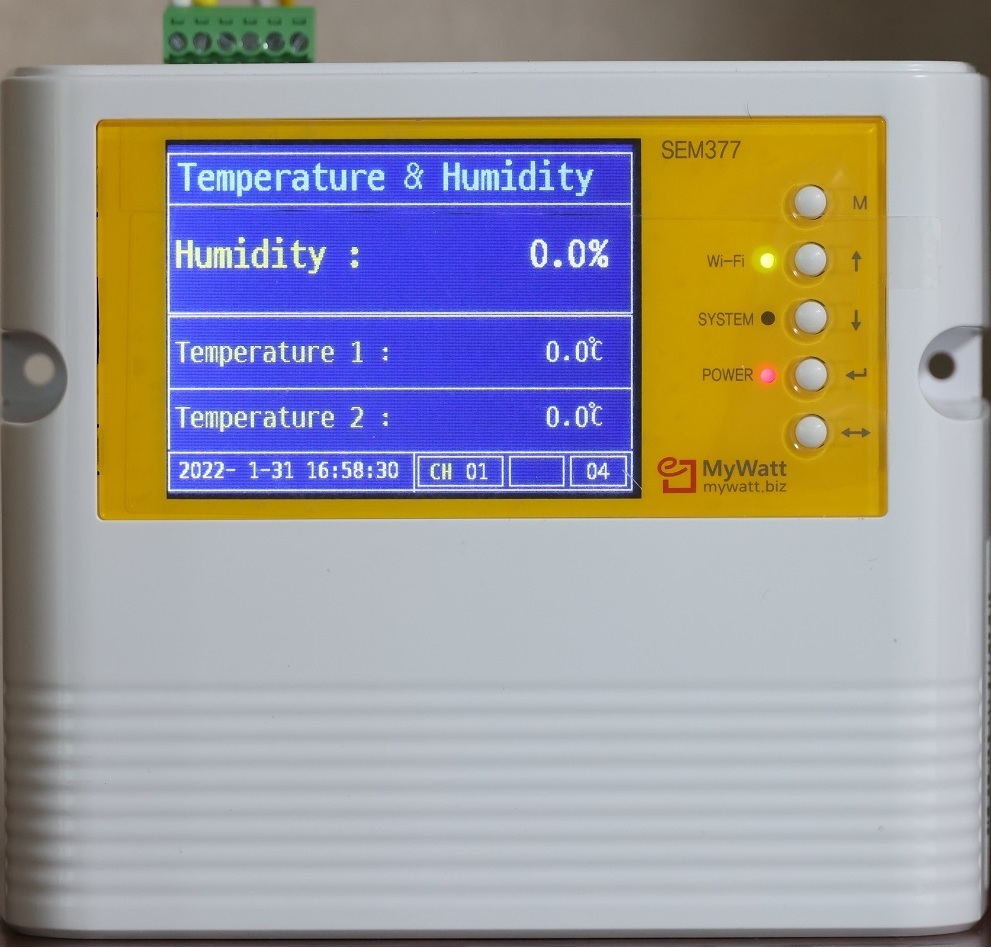

| MENU3 (온습도, 온도) | MENU4 (압력, 공기압) | ||
 |
 |
||
| 실시간 유효전력 무효전력 피상전력 | 일간 그래프 비교 | ||
 |
 |
||

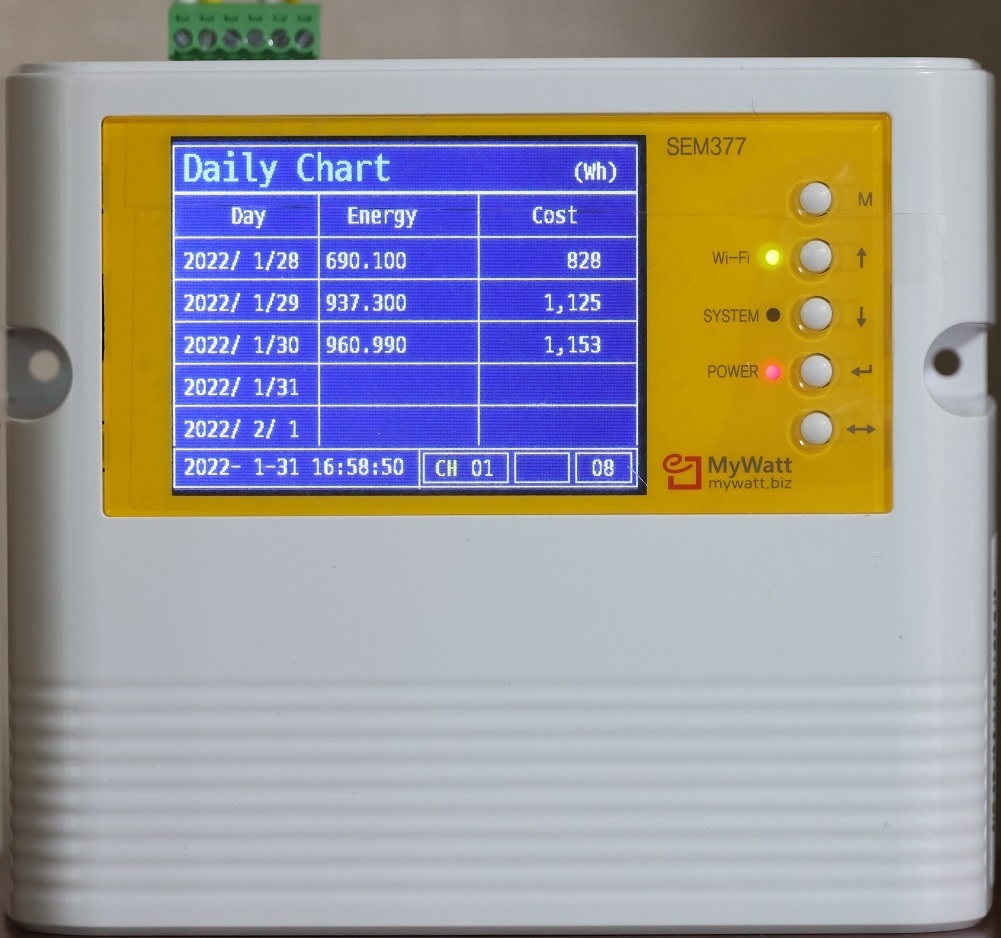

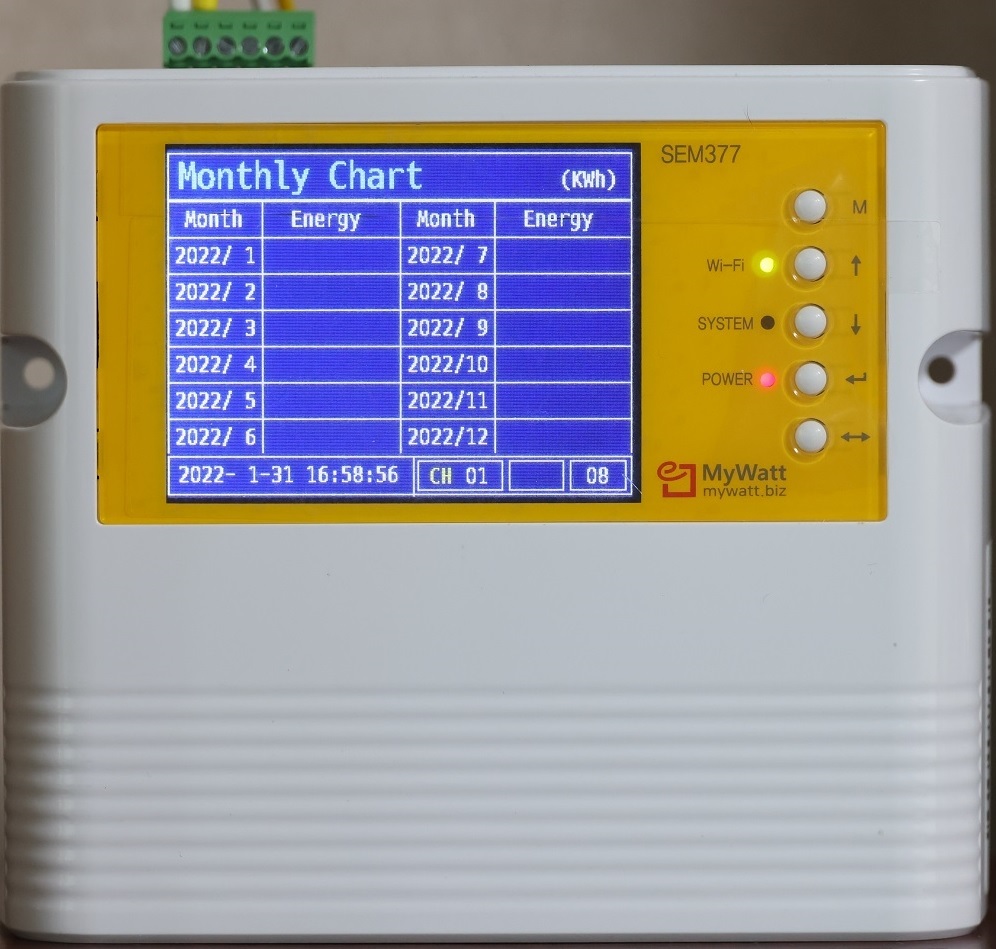

| MENU5 (DAILY CHART, 일간 데이터) | MENU6 (MONTHLY CHART, 월간 데이터) | ||
 |
 |
||

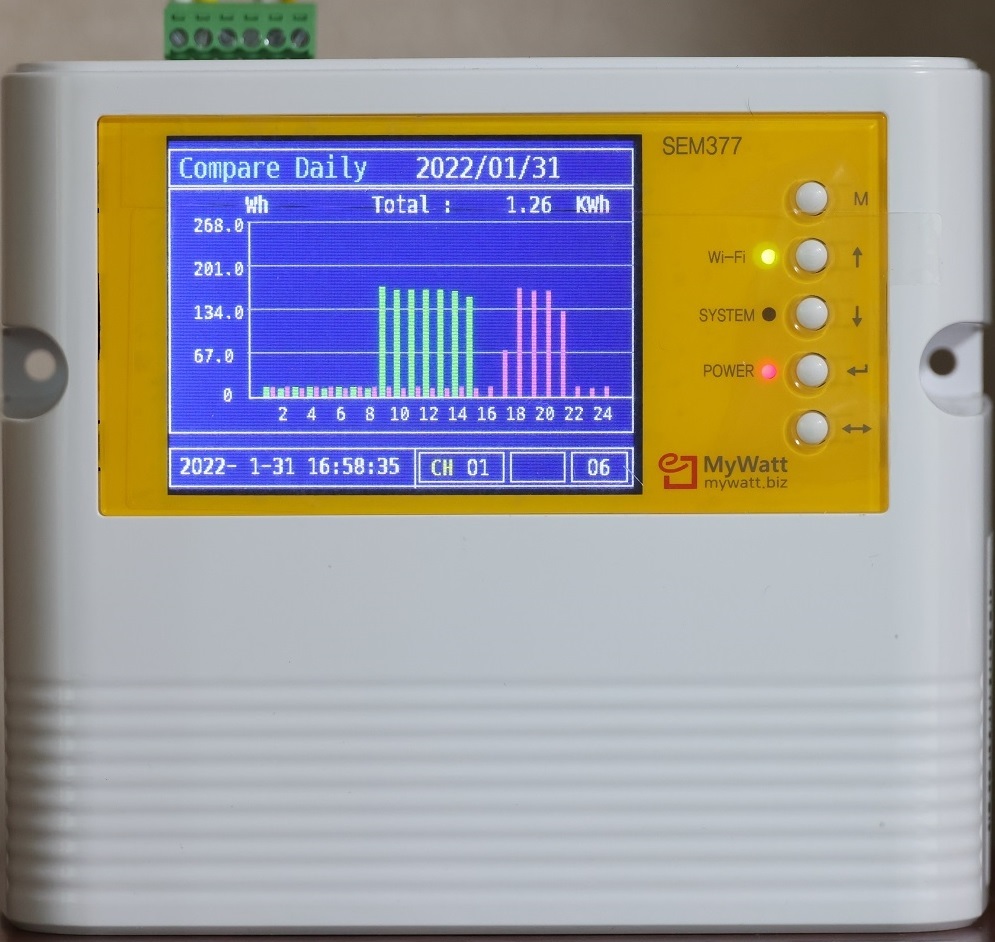

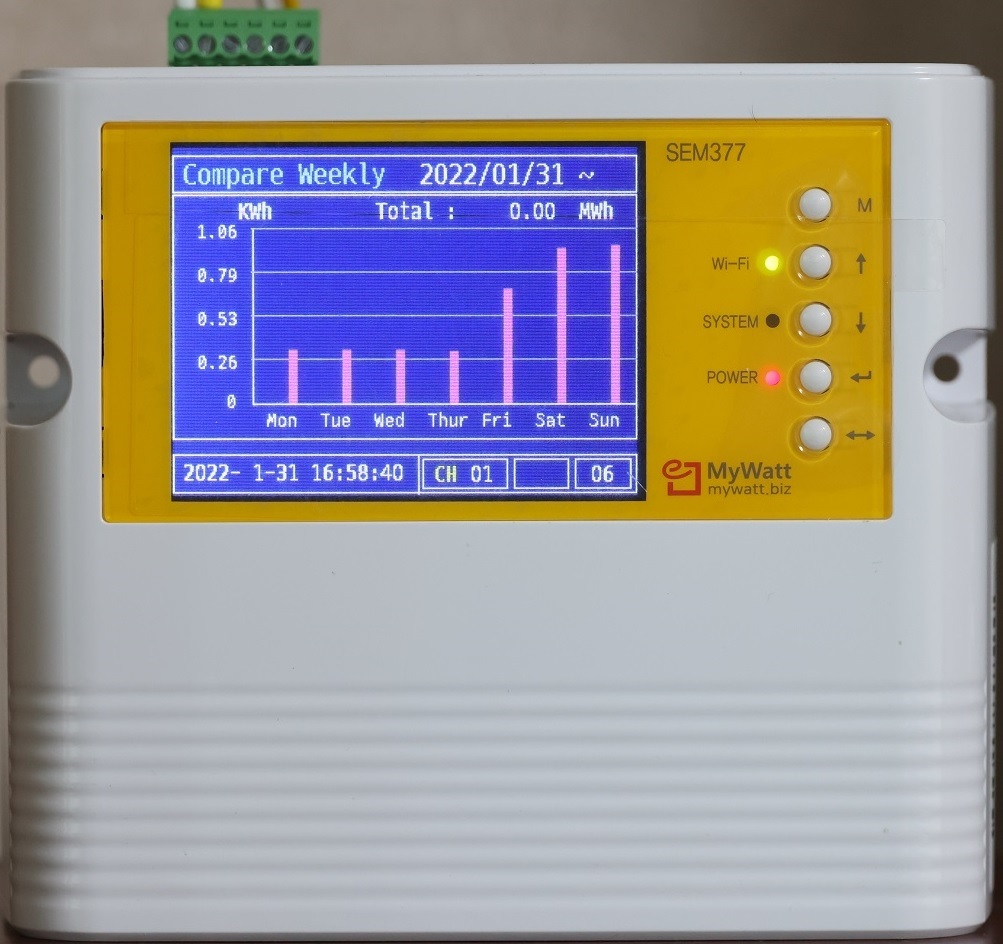

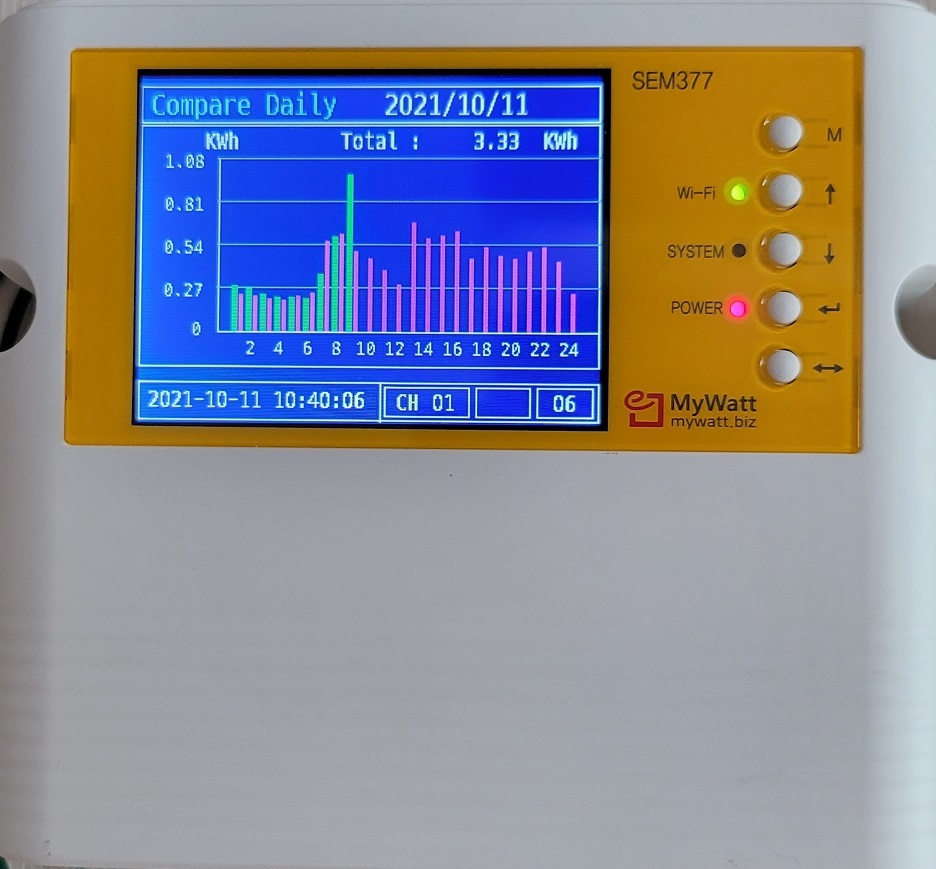

| MENU7 (COMPARE YESTERDAY/TODAY, 일간 비교 그래프) | MENU8 (COMPARE LAST WEEK/THIS WEEK, 주간 비교 그래프) | ||
.jpg) |
 |
||
| MENU9 (DAILY GRAPH, 월간 그래프) | MENU10 (MONTHLY GRAPH, 월간 그래프) | ||
 |
 |
||
| MENU11 (YEARLY GRAPH, 년간 그래프) | MENU12 (TIMER1, TIMER 2 타이머) | ||
 |
 |
||

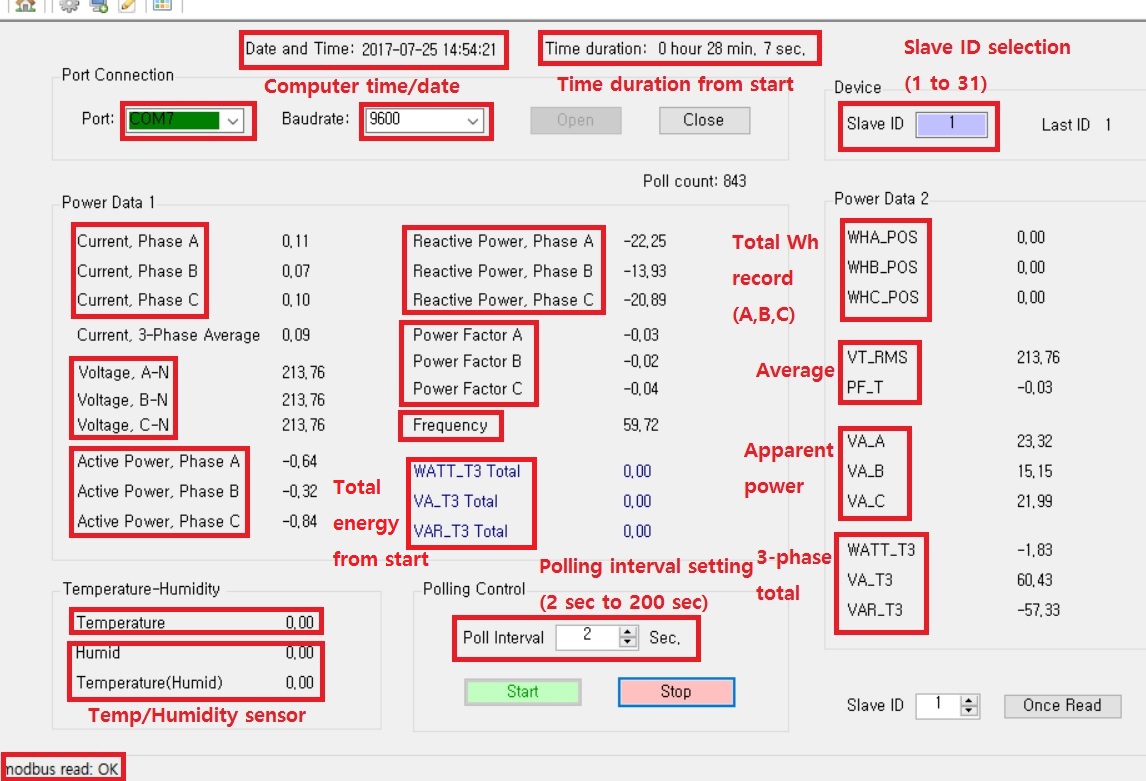

| RS-485 SOFTWARE (FREE) | WEB CLOUD SERVICE (30 CHANNEL) | ||
 |
 |
||
| APP1 | APP2 | ||
|
|
 |
||
| 연결 커넥터 위치 및 자석부착 기능 소개 | GRAPH & CHART (그래프 및 차트 표시 (일간/주간/월간/년간) | ||
 |
 |
||
| REFERENCE | |||
 |
 |
||
| SEM375 CABLE (PORTABLE USE) | |||
 |
 |
||
| CLAMP1(PORTABLE TYPE) | CLAMP2 (PERMANANT INSTALLATION TYPE) | ||
 |
 |
||

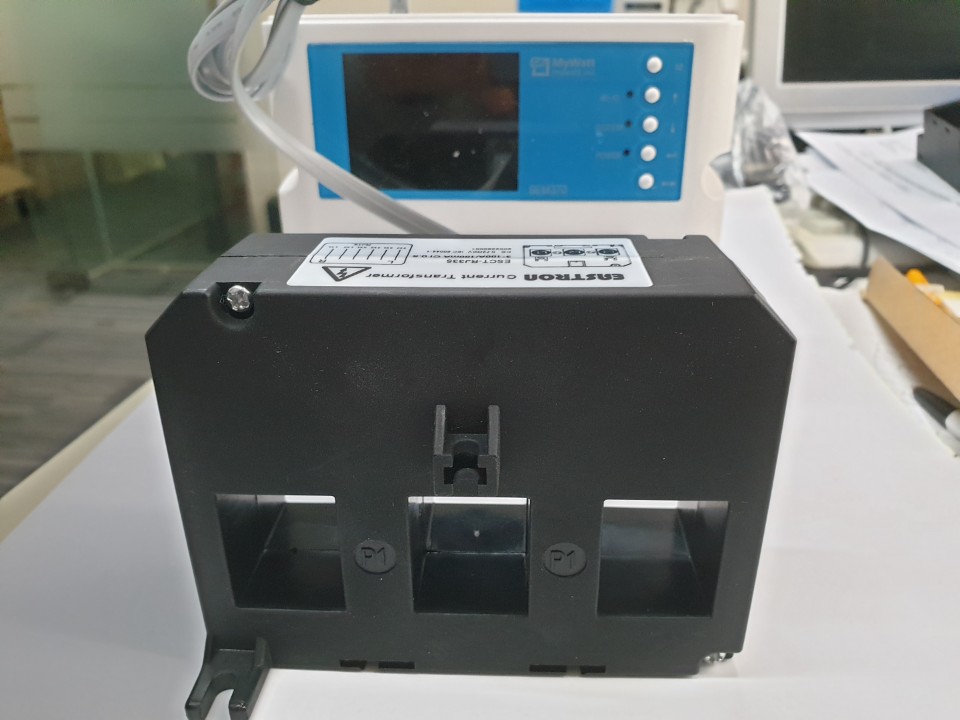

| 32 찬넬 감시 저장 소프트웨어 (그래프 표시 기능 포함) : 220,000원 | 고정형 3상 전류 CLAMP 사용 가능 (100A ~ 1200A) | ||
 |
 |
||
| 256 찬넬용 SCADA SOFTWARE -별매 | SEM377 구성도 | ||
 |
 |
||
| 년간 REPORT (일별, 시간별) RS-485 DOWNLOAD | |||
|
|
|||
